VE200 ATEN



Download: PDF, QSG

Extensor de Áudio/Vídeo

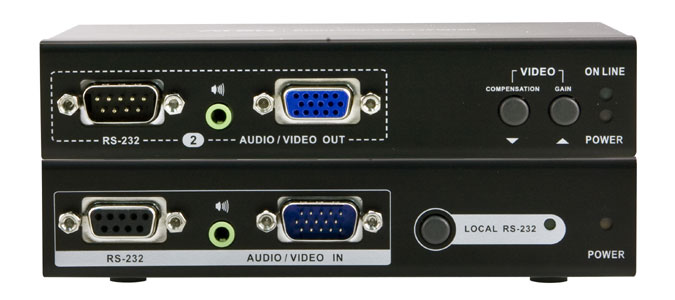

O VE200 áudio/vídeo extender system permite que você estenda a distância entre a unidade central do computador e o monitor por até 150m/500 pés com resoluções de vídeo de 1600 x 1200 @ 60Hz. Isto acontece por meio de uma unidade de transmissão local (VE200L) e uma unidade remota (VE200R), conectadas por um par de cabos Cat 5e trançados.

O VE200 áudio/vídeo extender system é ideal para instalações onde a tela precisa estar em um local público, mas o equipamento com o sistema precisa estar guardado em um local seguro. O extender system é também usado para controle e segurança, onde você pode ter a unidade com o sistema em uma área segura enquanto a tela está localizada em uma área que é conveniente para visualização.

Outras aplicações de uso para o VE200 áudio/vídeo extender incluem:
Finanças: a tela remota mostra informações do mercado de ações.
Educação: a tela remota exibe palestras e aulas para salas de aula
Negócios: a tela remota exibe endereços para salas de escutas; vídeo conferências e demonstrações.

No. da Patente: CN ZL 98252015.8, DE 29903667.7, TW 194030, US 6160543, CN ZL 01124239.6, TW 150098, US 6489854, TW I243890, JP 4160936, DE 102004058233, US 7532998, CN ZL 200410042772.8

:: Características

  • Utiliza cabo Cat5e para conectar as unidades locais e remotas
  • Suporta 1 tela local e 2 remotas
  • Distância de transmissão de até 150m*
  • Alta qualidade de vídeo - até 1600x1200 @ 60Hz em 150m
  • Áudio e serial habilitados
  • Dois modos de controle de ganho para qualidade mais nítida de fotos
  • Ganho de vídeo e compensação ajustáveis através de OSD
  • Receptor IR para ajuste rápido e fácil da qualidade de vídeo
  • Controle remoto IR para ligar/desligar a tela e ajuste de vídeo em site remoto
  • Proporciona dois canais RS-232 para seleção
  • Segue o padrão de montagem VESA FDMI
  • Suporta DDC para monitor local
  • Suporta monitores VGA, SVGA, XGA, SXGA, UXGA e Multisync


    • *1. Quando combinado com uma instalação VB552 (VGA através de repetidor Cat5 + áudio) da ATEN pode estender a distância para até 450m
    *2. VE200R pode também ser combinado em uma instalação com a Media Distribution Solution da ATEN.

:: Conteúdo da Embalagem

  • 1x VE200L áudio/vídeo extender (unidade local)
  • 1x VE200R áudio/vídeo extender (unidade remota)
  • 1x Cabo VGA/áudio (1,8m)
  • 2x Adaptadores de energia
  • 1x Controle remoto infravermelho
  • 1x Receptor infravermelho
  • 1x Receptor infravermelho Holder
  • 1x Kit para montagem em rack
  • 1x Guia do usuário

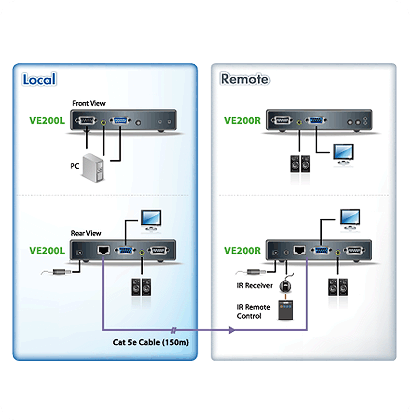

:: Diagrama

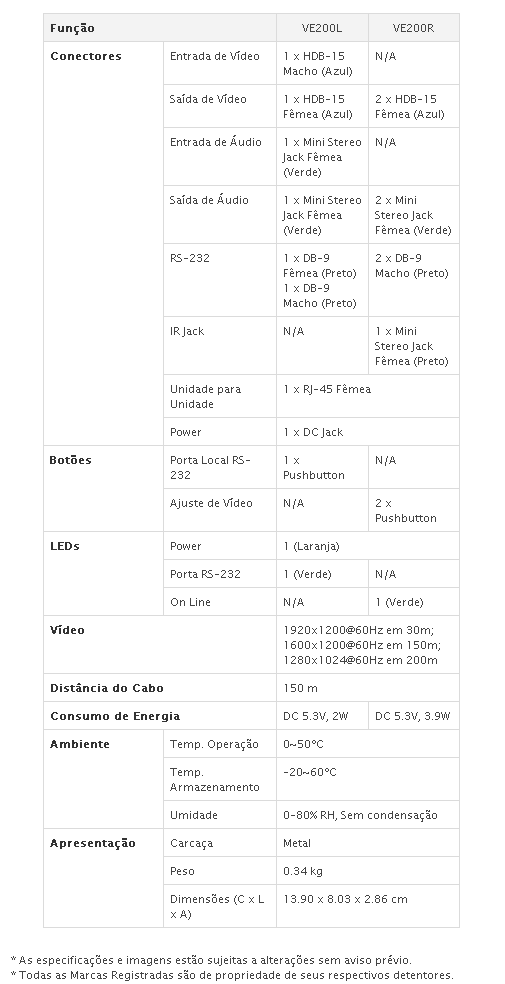

:: Especificação
