VS1504 ATEN



Download: PDF, QSG

Splitter de Áudio/Vídeo Cat 5 com 4 portas

O ATEN VS1504 Cat 5 Áudio/Vídeo Splitter é uma maneira eficiente e eficaz para enviar conteúdo de alta qualidade de áudio e vídeo para várias telas em até 150 m (500 pés) de distância de uma única fonte de entrada. Com cascata para 3 níveis, o VS1504 pode suportar milhares de telas quando combinado em uma instalação com repetidores ATEN. Integra conectividade RS-232 para dispositivos seriais como telas sensíveis ao toque, podem ser incluídas na instalação, o VS1508 é ideal para qualquer instalação que precise entregar conteúdo multimídia a vários destinos.

Ideal para:
Sinalização digital para lojas ou feiras
Informações de radiodifusão para locais públicos
Eventos desportivos
Teatros e salas de audição
Salas de aula e instalações para treinamento em empresas

No. da Patente: TW 152473, US 6119148, CN ZL 98218061.6, DE 29814640.1

:: Características

  • Uma entrada de vídeo para 4 saídas de vídeo
  • Cascata em 3 níveis - proporciona milhares de sinais de vídeo quando combinado em instalação com dispositivos receptores ATEN*
  • Áudio e serial habilitados
  • Utiliza cabo Cat 5e (ou superior) para estender telas em até 150m, 450m quando combinado com dispositivos receptores ATEN
  • Alta qualidade de vídeo - suporta 1920 x 1200 @ 60Hz
  • Função de ligar/desligar grupo de telas
  • Proporciona dois canais RS-232 para seleção
  • Segue o padrão de montagem VESA FDMI


    • * Dispositivos receptores
    a. ATEN VB552 (VGA através de repetidor Cat 5)
    b. ATEN VE200R (extensor de vídeo/áudio)

:: Conteúdo da Embalagem

  • 1x Splitter Áudio/Vídeo Cat 5 VS1504
  • 1x Cabo VGA/Áudio (1,8m)
  • 1x Adaptador de energia
  • 1x Guia do usuário


    • * O conteúdo também pode incluir um repetidor VB552 (dependendo do pacote adquirido).

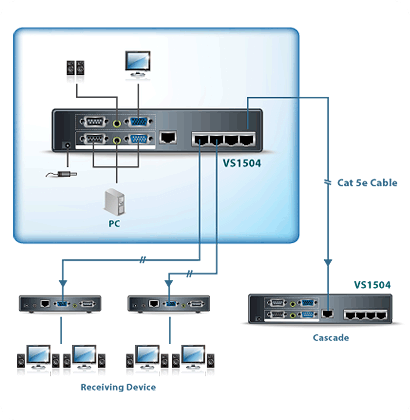

:: Diagrama

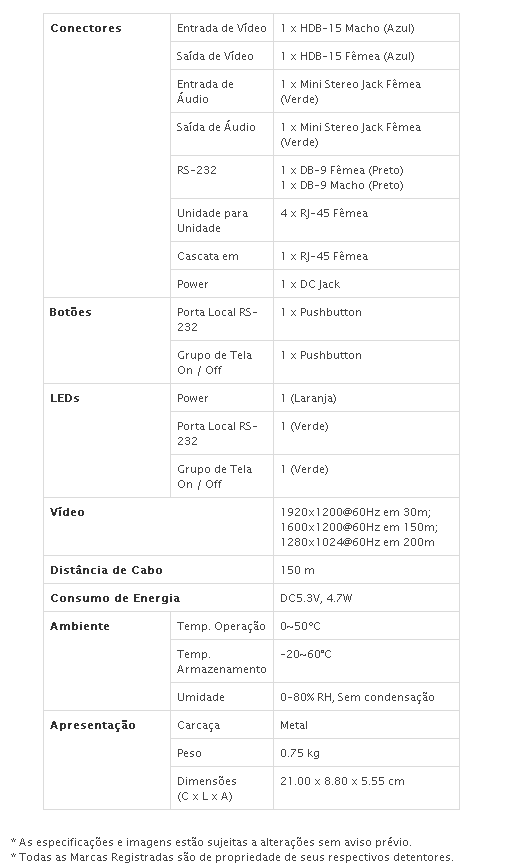

:: Especificação
